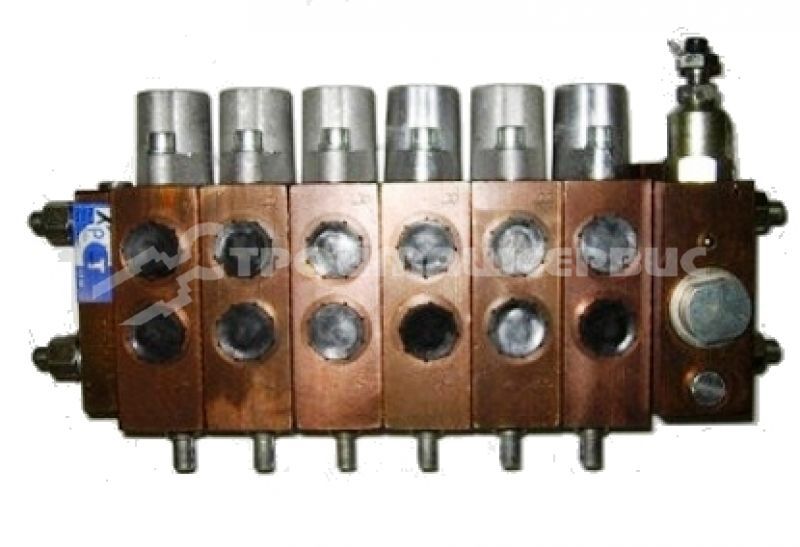

Гидрораспределитель РМ-12-06

Гидрораспределитель РМ 12А изменяет направление, пуск, остановку и регулировку потока рабочей жидкости в процессе управления гидравлической системы спецтехники (гидромоторами, гидроцилиндрами). Гидрораспределитель используется также во время разгрузки гидросистемы на холостом режиме и защищает ее от перегрузок.

Гидрораспределитель РМ 12А используется в гидроприводах строительных, дорожных, сельскохозяйственных, лесозаготовительных, коммунальных машинах и других видах специальной дорожно-строительной техники.

Условный проход, мм	12
Давление на входе, МПа:
- номинальное	20
- максимальное	25
Расход рабочей жидкости л/мин:
- номинальное	50
- максимальное	63
Максимальное давление на сливе, МПа	2,5
Максимальная внутренняя утечка, см3/мин:
- напорной секции Р→Т	1000
- рабочей секции А→Т, В→Т при нейтральной позиции золотников	30
- гидрозамка в сопряжении «клапан-седло»	герметичен
Ход золотника, мм	±7
Усилие перемещения золотника, Н, не более	240
Зависимость перепада давлений от расхода Δp=f(Q), МПа:
- на линии Р→T при нейтральной позиции золотников	0,5 не более
- на линии Р→А→В→Т при нейтральной позиции золотников	0,7 не более
Электропривод управления (по заказу):
- род тока	Постоянный
- напряжение, В	12; 24
- потребляемая мощность, Вт	20
- относительная продолжительность включения при номинальных значениях давления и расхода, %	100
Характеристика рабочей жидкости:
кинематическая вязкость, сСт:
- минимальная	8
- номинальная	30...35
- максимальная	1500
номинальная тонкость фильтрации, мкм	25
температура рабочей жидкости, °С:	25
- минимальная	- 40 °С
- максимальная	+ 80 °С
Температура окружающей среды, °С
- минимальная	- 60 °С
- максимальная	+ 45 °С

Примечание: Нормы параметров по п.п.5...9 указаны при номинальной вязкости и тонкости фильтрации рабочей жидкости.

Простой и компактный гидрораспределитель типа РМ 12А состоит из набора секций: напорной, рабочей и сливной крышки, количество рабочих секций от 1 до 10 в одном блоке, также гидрораспределитель РМ 12А может состоять из нескольких блоков. В гидрораспределителе имеется возможность подключения дублирующего дистанционного (тросового) управления.

Гидрораспределитель РМ 12А предлагает широкий выбор исполнений рабочих секций и золотников, имеется возможность фиксации золотника в нейтральном положении. Напорная секция может быть как левого, так и правого исполнения, с выводом под манометр в линии X, сливная крышка имеет большой выбор исполнений.

Гидрораспределитель РМ 12А может быть изготовлен в исполнениях:

• - умеренно-холодном УХЛ категории размещения 1 по ГОСТ 15150;
• - тропическом Т, ТВ, ТС категории размещения 2 по ГОСТ 15150.

Применяемые для эксплуатации рабочие жидкости

• Основные
• ВМГЗ ТУ 0253-002-13313309
• МГЕ-10А ТУ 38-101572
• Заменители
• АУП ТУ 38-1011258
• МГЕ-46В ТУ 38-001347

---
